나비씰 배면주입 누수보수공법

Home > 방수공법 > 나비씰 배면주입 누수보수공법

개요

기존 방수층이 노후화된 구조물을 대상으로 기존 방수층까지 천공하여 점착 유연형의 재료인 유동성 겔(나비씰)을 주입하여 방수층을 재형성하고 이를 통해 누수를 차단하는 보수공법

기술포인트

유동성 겔(나비 씰)의 높은 점착력으로 구조체 배면 상황(습윤, 수중, 이물질 등)의 악조건에서도 완벽한 누수보수효과를 거둘 수 있다.

완전 방수시스템 구축

1. 주입 즉시 지수효과를 얻을 수 있다.

2. 기존의 보호 콘크리트를 철거하지 않고 비노출 방수층이 형성되도록 폐기물 발생이 없고 공사비가 절감된다.

3. 구조물의 내구연한이 길어진다.

4. 유동성 겔(나비 씰)의 높은 점착력과 유연성으로 자가치유기능이 있으며, 사후 유지관리비용이 획기적으로 절감된다.

5. 구조체의 거동이 큰 구조물 조인트 부위의 수밀성 확보가 우수하다.

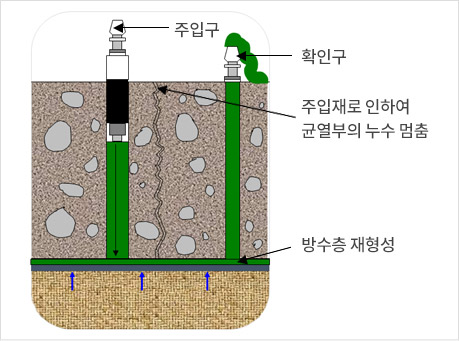

유동성겔 배면주입 누수보수공법 적용 개념 및 특성

공법적용 특징

- 누수 시작 지점 보수(방수층 재형성)

- 시공의 간편성(철거 없음)

- 근본적 누수 차단 효과 (장기적)

- 재누수 가능성 적음(자가치유성)

- 습윤면 접착성능 확보

- 유실저항성능 확보

- 유연한 거동대응성 확보

- 이중재료와의 일체성 확보

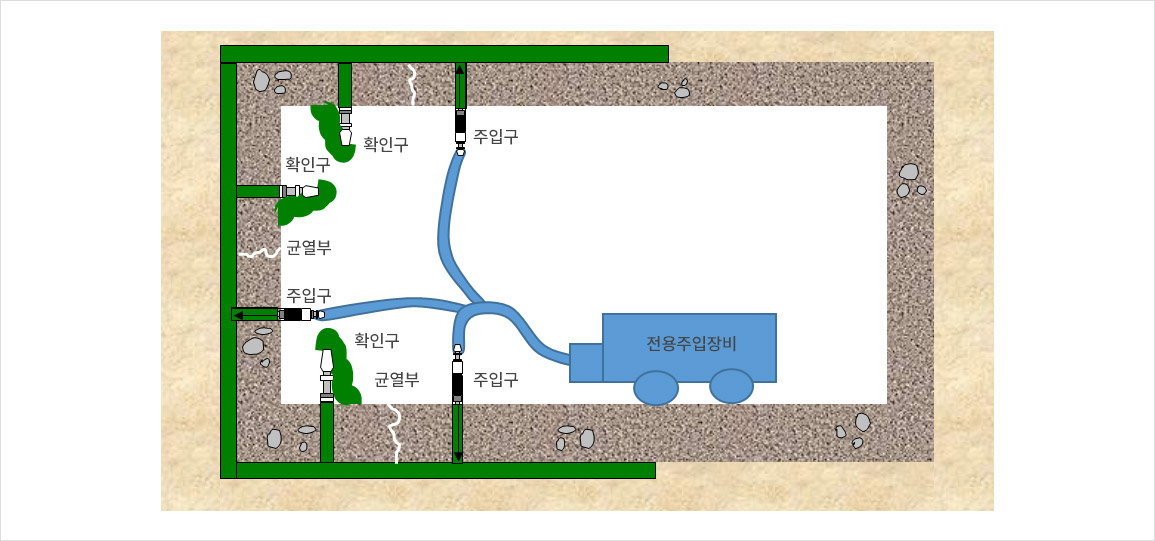

유동성겔(나비씰)을 활용한 배면주입 누수보수공법 시공 개념도

개요

- 주요구성성분: 고무아스팔트+점성고분자재료+수중안정재+기타첨가물

구분 특성 효과
점착성 습유, 이물질 접착성, 보수성(이질재료, 신구재료에서도 연속성) 시공성 및 품질확보
팽창성 손상부위의 자가치유 유지관리 용이성, 장기내구성
유연성 충격, 진동 안전성, 장기 내피로성 거동 대응성 확보
일액형 취급, 보관, 시공성 용이, 공기단축(양생 기간 불필요) 품질관리 용이
환경친화성 무용재, 산업폐기물 무 발생 환경 친화성
경제성 공기간축, 사후유지관리 용이, 내구성 증대 사후 유지관리비 절감

배면주입 누수보수공법 적용에 따른 효과

누수시 보수 용이성 = 경제성

- 점착 유연형 방수재는 높은 점착성으로 누수지점을 쉽게 찾을 수 있음

- 영구적으로 굳지 않아 기존이 재료와 주입된재료간에 계면이 생기지 않음

- 기본 재료와 일체화된 방수층을 재형성하므로 손쉽게 부분보수가 가능

- 사후 유지관리비가 절감됨

철거소요 미발생 = 경제성, 친환경성

- 기존 방수층, 누름층, 아스콘 철거 불필요

- 철거에 따른 폐기물 비용 미발생(친환경)

- 철거 후 기상조건에 따른 보양조치 불필요

- 철거후 방수층 재시공 보다 공사기간 단축

- 철거 시 발생되는 분진/소음, 구조물 충격 감소

부분 보수에 따른 시설물 사용성 극대화

- 일반 방수공사의 경우 철거기간 및 방수공사 기간 중 주차공간 등 사용공간의 제약이 매우 큼

- 나비씰 주입형 배면누수보수공법의 경우 시설물 사용성 약 70% 이상 수준을 유지한 상태에서 공사가 가능함(각종 기계설비 등 설치물 철거 및 이동 최소화)

유해물질 미사용 = 친환경성, 작업안전성, 화재안전성

방수공사의 대표적인 희석재인 에나멜 신나의 특성

- 휘발성이 매우 강하다.

- 공기중에 유해가스 형태로 존재하며, 호흡을 통해 인체에 흡수된다.

- 중독성이 강해 뇌와 신경에 해를 끼쳐 마취작용과 두통을 유발한다.

- 냄새가 심하고 유독 물질이다.

- 화재 위험성에 항상 노출되어 있다.

- 오존층 파괴 등 대표적 환경오염 물질이다.

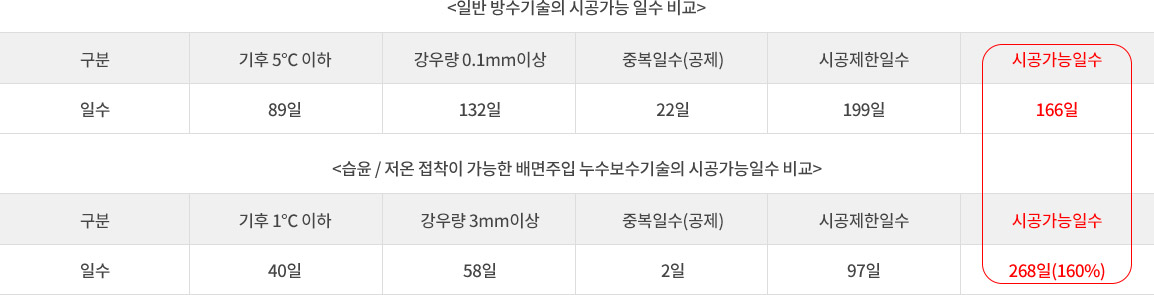

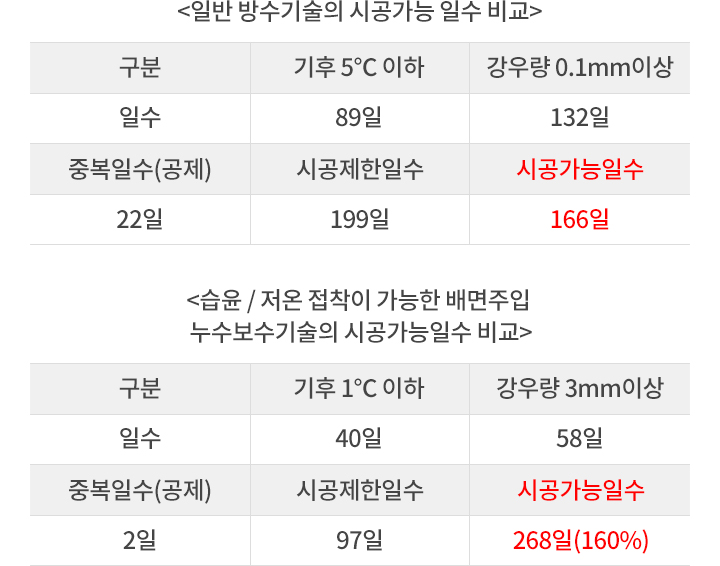

전천후 시공성 확보 = 경제성, 시공안정성
