지하 합벽구간 외방수
유동성복합시트 합벽용 방수원리
지하 연속벽과 콘크리트 구조체 사이에 친수성능을 가진 유동성겔이 습윤면에 부착되는 특성으로 합벽구간(토류벽, CIP벽, SHEET PLE 등)에 선방수 후 구체콘크리트를타설 하여도 방수층이 구체면에 부착이 되어 방수성능을 유지하는 공법
공법적 특성
1. 합벽의 경우 함습상태 100%에서 방수층이 지지된 상태에서 콘크리트 양생 시 지속적 부착성능을 유지

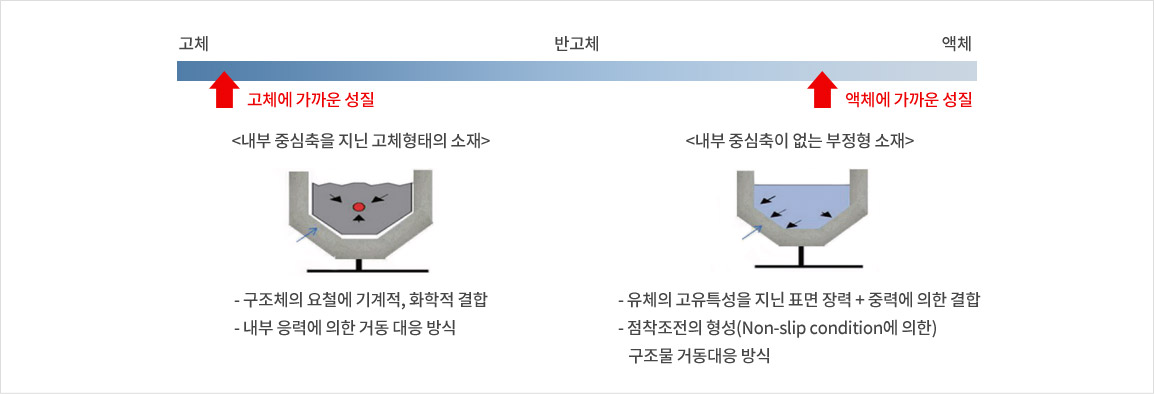

2. 상시적 유동특성의 나비씰이 지속적인 부착성능 유지와 구조물 거동에 연동대응
3. 시공의 단순성 및 동질재료의 주입공법으로 유지 관리성능 우수

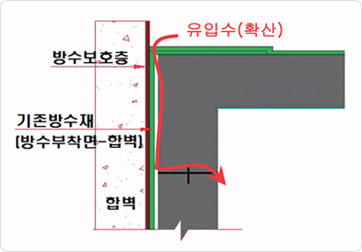

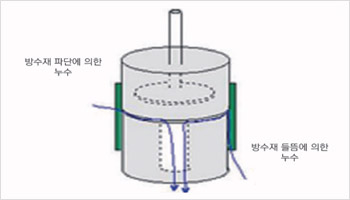

누수 개념비교
유동성복합시트 방수
유동성복합시트 방수

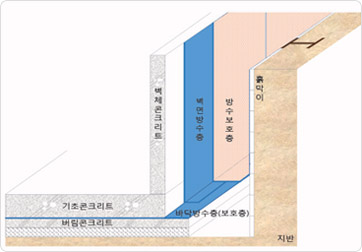

일반 외방수 시공개념도

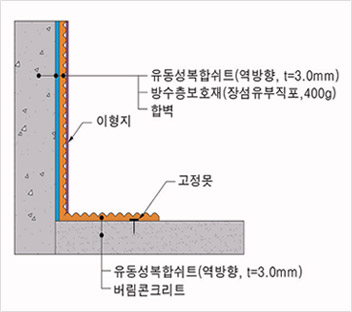

일반 지하외벽시공 개념도(오픈컷)

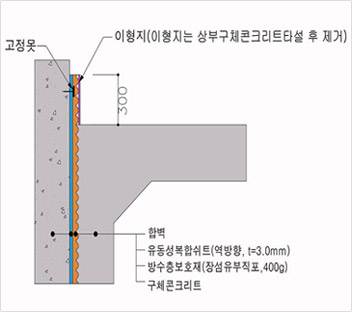

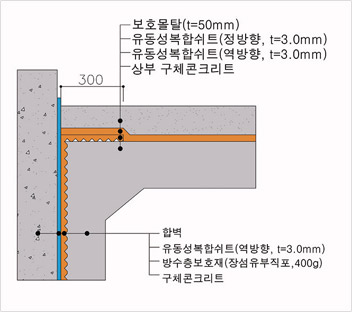

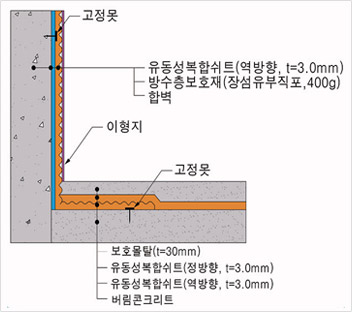

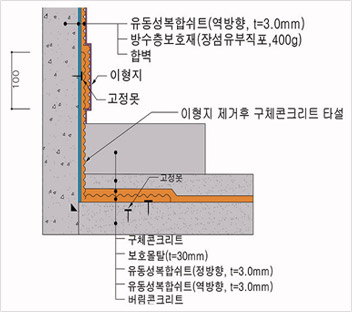

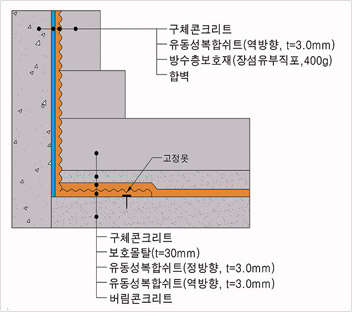

합벽구간 외방수 시공개념도

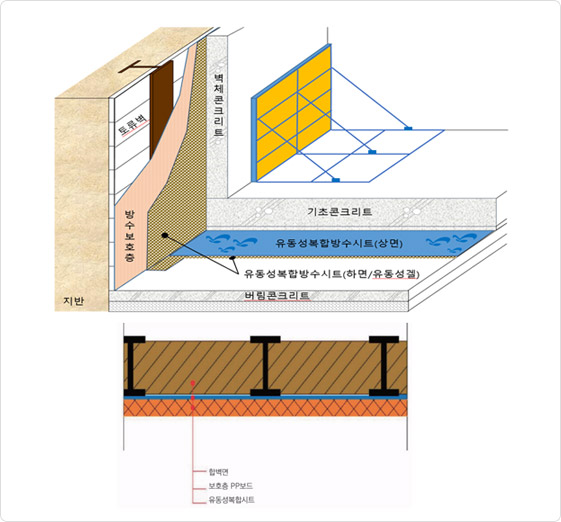

토류벽 구간 합벽 방수시공 개념도 & 시공평면도(토류벽)

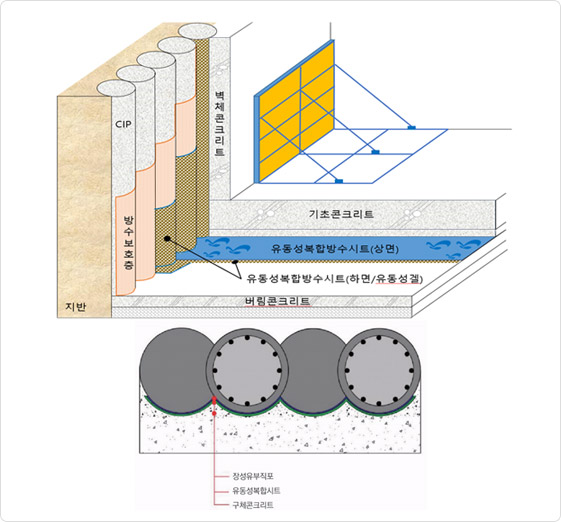

CIP벽 합벽 시공 개념도 & 시공평면도(CIP)
시공적 특성
역타설 시공시 부착성능 실험
-

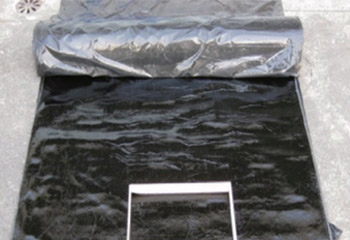

유동성복합시트(합벽용)준비
-

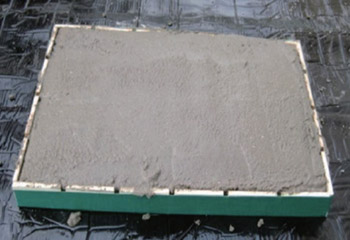

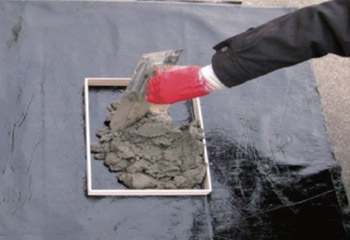

몰탈 채움
-
양생
-
유동성복합시트 부착성능 확인
-
유동성복합시트 부착성능 확인
-
파손 후 부착성능 유지확인
시공방법
-
①
-
②
-
③
-
④
-
⑤
-
⑥
토목 구조물 합벽시공 사례
- 판교 수질복원센터
-

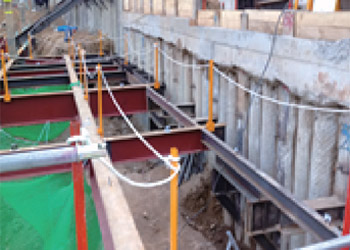

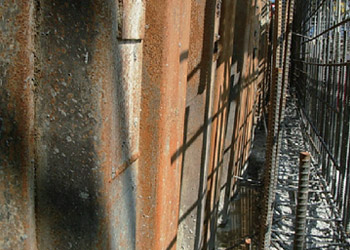

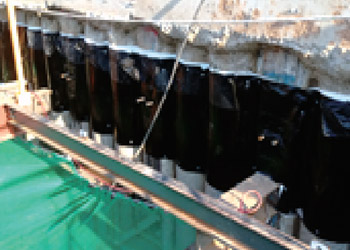

시공 전(SHEET PILE 구간)
-
시공 전
-

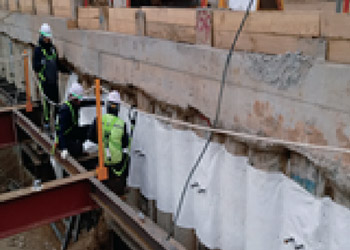

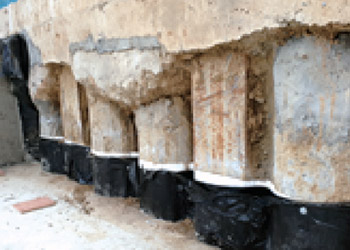

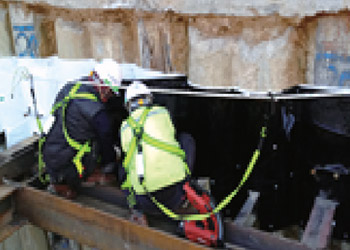

시트시공
-

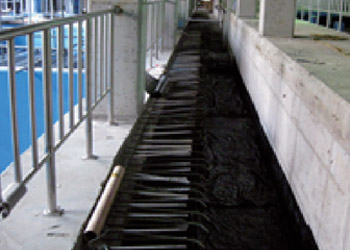

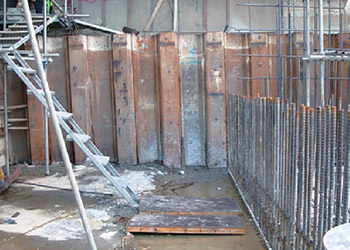

시공 전(콘크리트 구간)
-

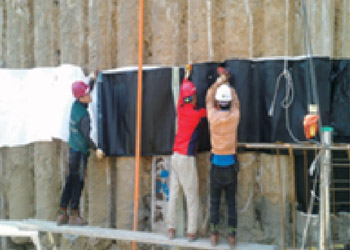

시공 중
-

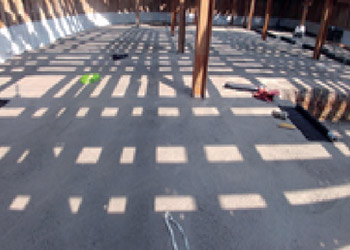

시공 후
- 연세대학교 백양로 재창조 프로젝트
-

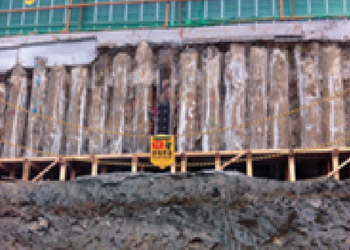

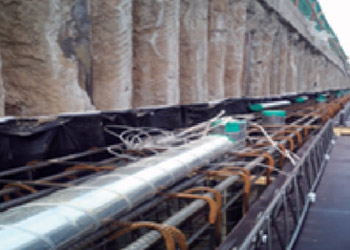

시공 전(CIP벽 구간)
-

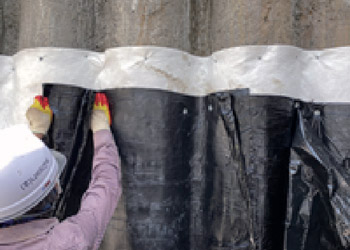

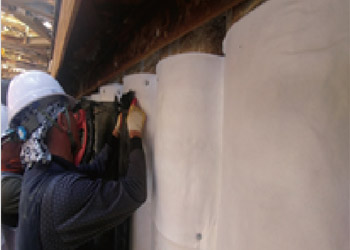

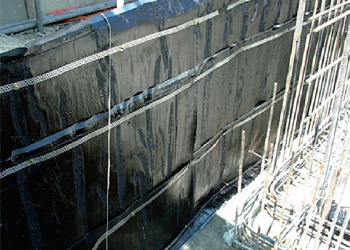

장섬유부직포 설치 및 시트시공
-
철근배근 및 콘크리트 타설
토목 구조물 합벽시공 사례
- 석수3동 주민센터 및 충훈공영주차장 건립공사
-
시공 전(CIP합벽구간)
-

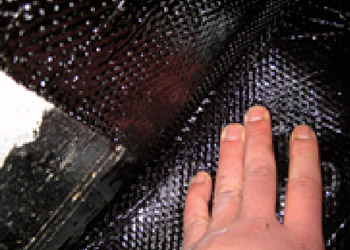

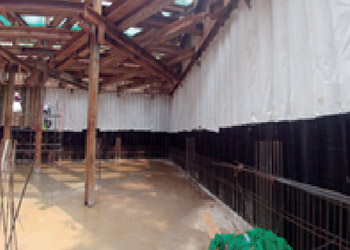

CIP면 장섬유 부직포 설치
-
장섬유 부직포 설치(방수핀타점)
-

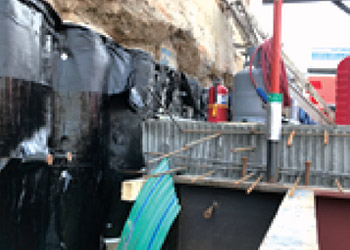

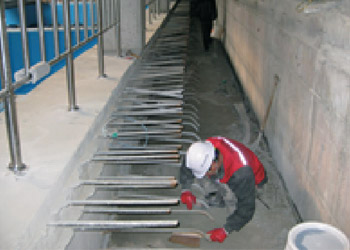

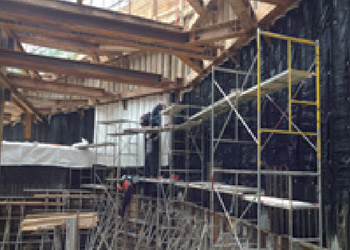

유통성 복합방수 시공
-
유동성 복합방수 시공
-

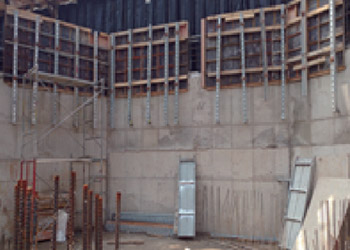

합벽구간 타설 후
- 광명역 지식산업센터 신축공사
-
시공 전(CIP합벽구간)
-
CIP면 장섬유 부직포 설치
-
장섬유 부직포 설치(방수핀타점)
-
유통성 복합방수 시공
-
합벽구간 타설 후
-
합벽구간 타설 후
재료적 특성

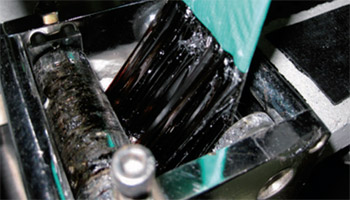

유동성 복합시트(NaB Sheet)란, Asphalt, SBS Rubber, Butyl Rubber 등을 특수 결합하여 생성된 유동성겔(NaB Seal)을 개량아스팔트시트와 롤(Roll)형태로 복합시트화 한 것으로 습윤면 자가부착성, 저온 자가부착성, 구조물 거동대응성, 손상부위를 스스로 복원하여 누수를 차단하는 자가치유성 등의 특징을 지닌 완전한 방수시트이다.
방수재료에 따른 특성비교

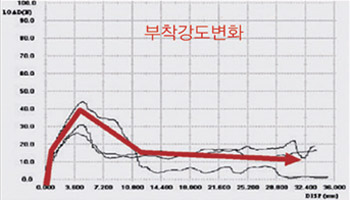

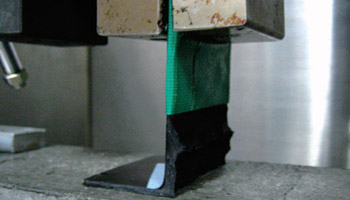

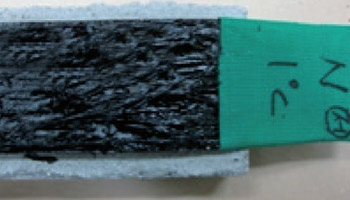

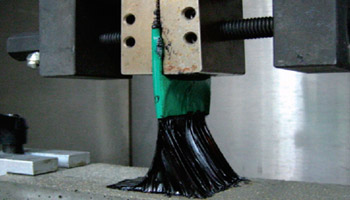

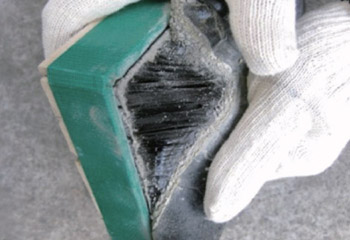

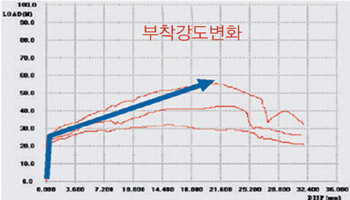

습윤부착성 및 저온부착성(습윤면 부착시험 & Peel-out test)
- 재료자체의 고접착력으로 습윤면, 저온에 지속적인 부착성능 증대
- 상시습윤상태인 지하구조물 외방수 효과 증대
- 우기철 및 동절기 시공가능
- 구조물과의 지속적인 부착성능으로 누수확산의 문제가 없음
-
나비시트
-
기존방수시트
-

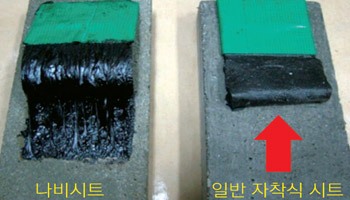

습윤면 부착성능비교
-
습윤면 부착력 증가
-
습윤면 부착력 저하
-
시공온도 1℃ 부착성능 확보
-

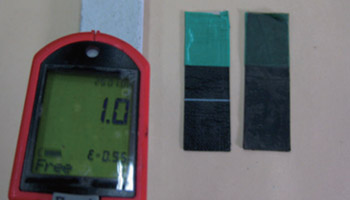

저온부착성 테스트
-
저온(1℃) 부착성능비교

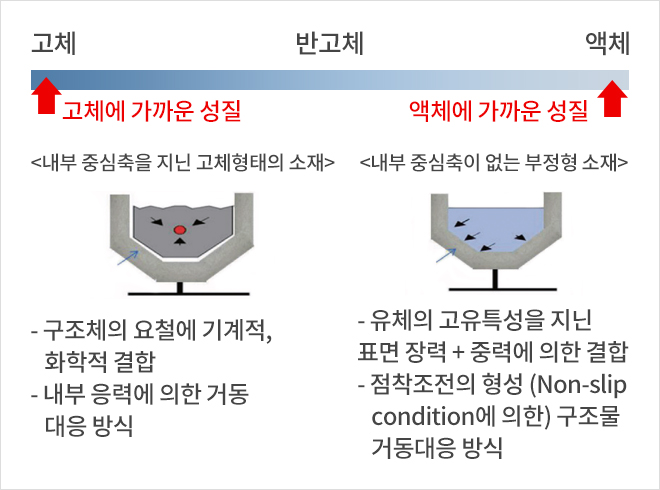

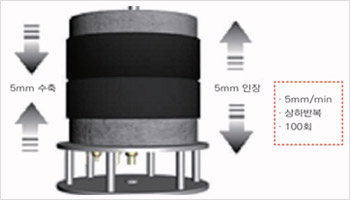

구조물 거동 대응성
유동성복합시트(NaB Sheet)의 유동성겔(NaB Seal)은 구조물 거동시 발생되는 응력 감소시킴으로써 구조물 거동에 대응
- 옥상구조물, 지하구조물(지하층, 지하차도, 공동구 등) 구조물 거동에 대응성능 우수
- PC 구조물, 데크플레이트 구조물거동에 방수성능 우수
- E/J, C/J 등 죠인트부위 탁월한 방수성능 발휘
-
구조물 거동 대응성 개념도
-

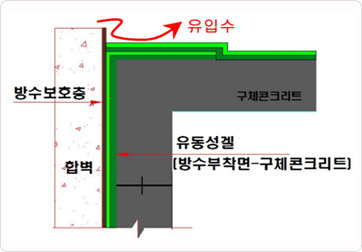

유입수 침투 개념도
-
손상 및 들뜸 없음
자가 치유성
외력에 의한 방수층 손상 및 들뜸 발생 시 유입수와 유동성겔층이 방수성능을 스스로 복원함으로써 누수를 차단하는 자가치유성 확보
- 유입수에 의한 누수 확산 방지 증대
- 되메우기 등 외부 충격에 대한 방수성능 확보
- 지속적인 유지관리측면에서 LCC(Life Cycle Cost)가 높은 공법
-

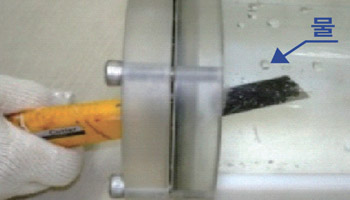

수밀성 확보
-

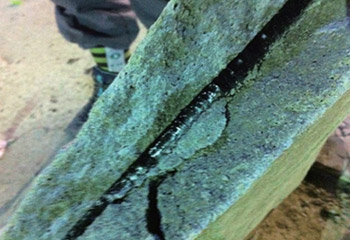

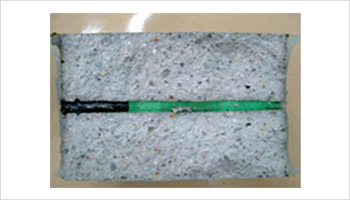

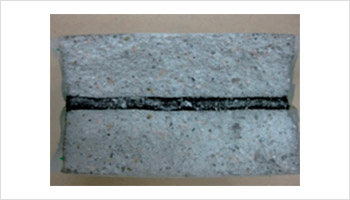

시트면 컷팅
-

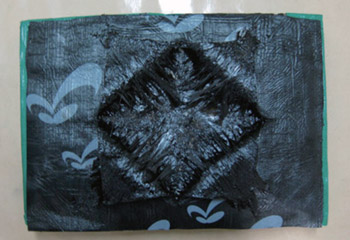

컷팅면 복원 누수차단
이질재료와의 일체성 확보
이질재료에 대한 부착성능이 뛰어나 누수취약부에 완벽한 방수층 형성
- 기존 시트 및 우레탄 등의 이질재료 방수재와의 부착성능 우수하여 개보수 용이
- 앵커, 배관관통부 등 콘크리트재료 이외의 방수부위와 부착안정성 확보하여 누수 취약부에 완전한 방수층을 형성하여 누수를 차단
-
이종 도막재와 접합부 누수 없음
-
이질시트와 접합부 누수없음
-

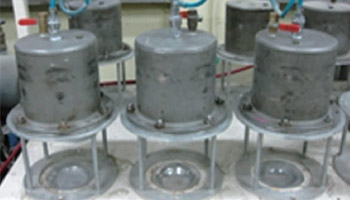

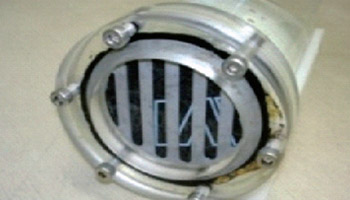

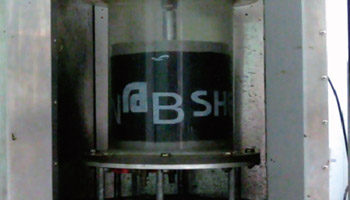

투수압 시험(0.3N/㎟ , 24시간)
