유동성복합시트방수공법

Home > 방수공법 > 유동성복합시트방수공법

유동성 복합시트(나비시트) 방수공업 개요

상시적 유동특성을 지닌 유동성 겔(Nab seat)과 개량아스팔트시트가 일체화 생산된 틀 형태의 복합방수시트(NaB Sheet)를 습윤 Con'c 바탕면에서도 프라이머 도포 및 가열공정 없이 자체점착력에 의해 테이프처럼 부착한 뒤 전동롤러(Nab Roller)의 가압에 의해 완성되는 방수공법

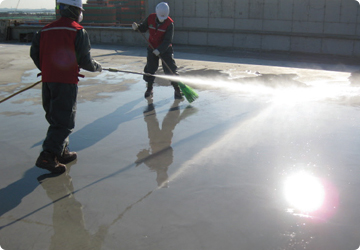

바탕면정리

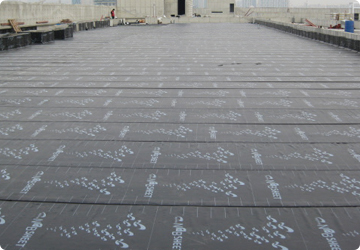

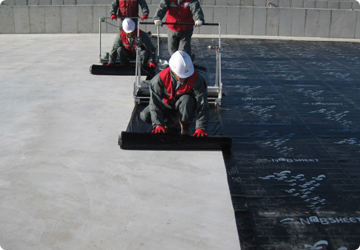

나비시트시공

시공완료

나비시트(Nab sheet)의 재료적 특성

나비시트(Nab sheet)란 부틸고무, 아스팔트, 특수첨가제 등을 주원료로 하여 상시적 유동(점성)상태를 유지시켜 제조된 방수시트로 일시적 부착특성을 지닌 종래 도막이나 시트와 달리 초기 부착성 상관없이 상시적 부착성을 확보함으로써 시공 용이성, 손상 및 들뜸의 문제를 해결한 새로운 개념의 복합방수시트로 다음과 같은 특성을 지닌다.

습윤부착성

함유수분 90% 이내에서 부착(습윤용)

함유수분 30% 이내에서 부착(일반용)

나비시트

기존방수시트

저온부착성

1℃ 이상에서의 자기부착성 확보(저온용)

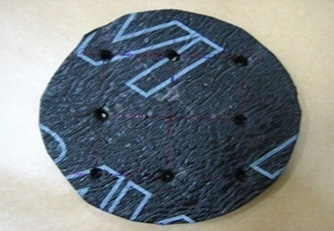

자가치유시험

천공크기

Ø1mm, Ø2mm, Ø3mm, Ø4mm, Ø5mm

시험결과 : 투수안됨

구조물 거동대응성능

내부응력이 감소된 점착성능 확보를 통해 구조체 거동에 순응

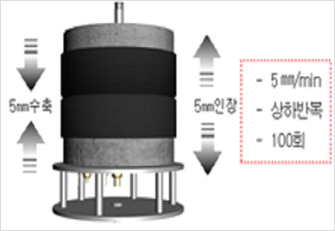

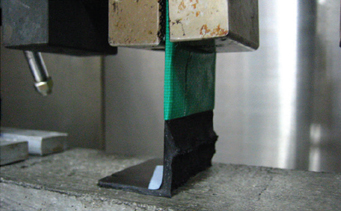

거동대응시험

구조물 거동 대응성 개념도

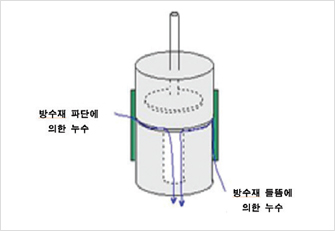

유입수 침투 개념도

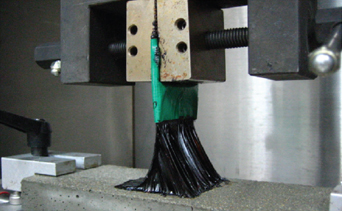

손상 및 들뜸 없음

시험결과 : 손상 및 들뜸발생 없음

이종재료와의 일체성 확보

기존 시트 및 우레탄 등 이질방수재의 연결부와의 부착안정성 확보

앵커, 배관 관통부 등 콘크리트 재료와의 방수부위와의 부착안정성 확보

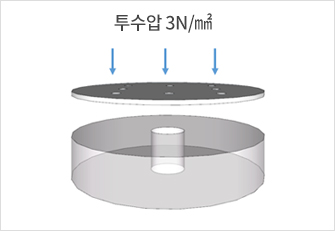

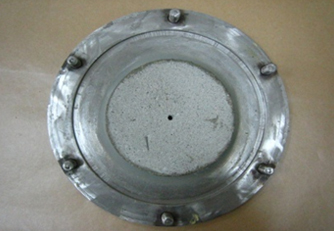

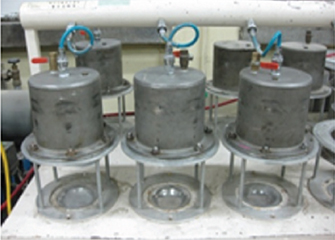

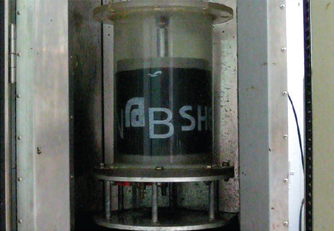

내정수압 시험(투수압 0.3N/㎟, 24시간 TEST)

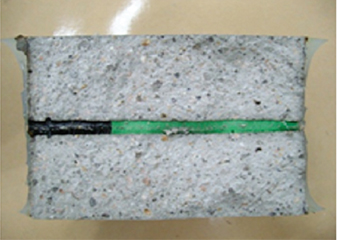

도막재와 접합부 누수없음

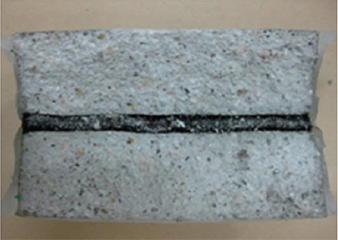

이질시트와 접합부 누수없음

내정수압

나비시트(NaB sheet)의 시공적 특성

친환경 시공기술의 실현

프라이머 도포공정, 가열공정 등 방수에 필요한 종래 공정배제를 통해 VOCs, CO2 발생을 원천적 차단

화재위험 및 유독가스 배출원을 차단함으로써 작업자의 인체안정성 확보

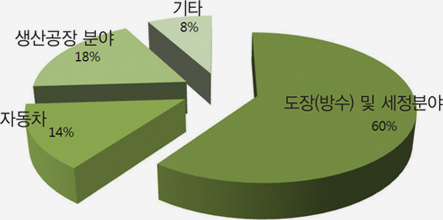

산업분야별 휘발성 유기화합물(VOCs) 배출량

※ 국립환경과학원 대기오염물질 배출량 분석

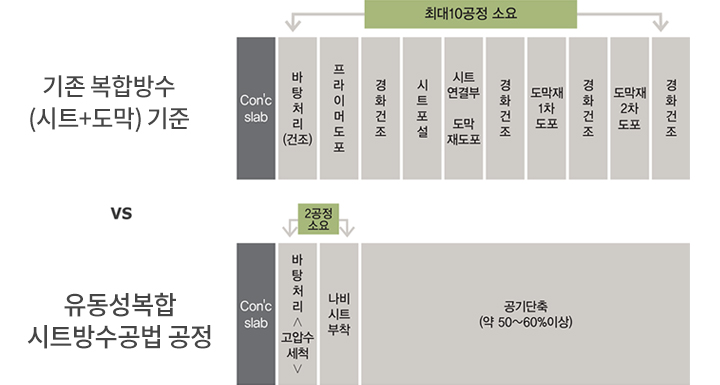

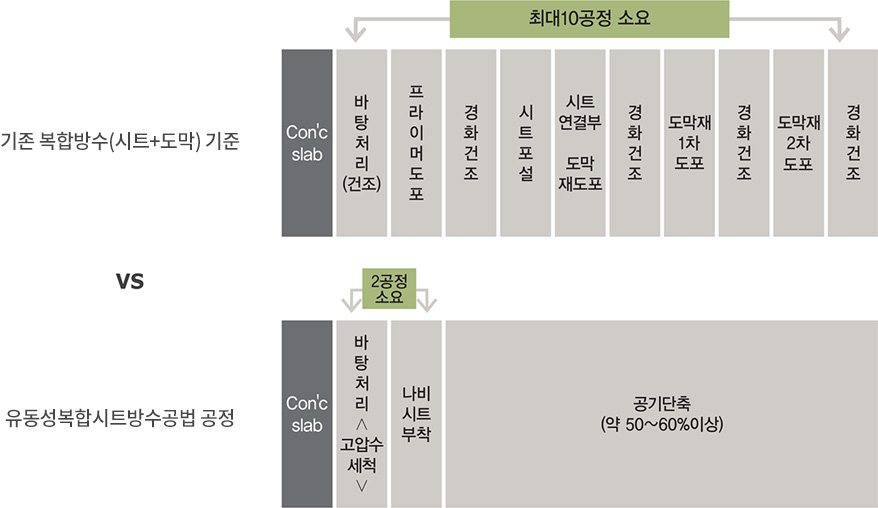

단순 시공성 확보

공정잔축을 통한 부실시공 발생 가능성을 차단

단순시공을 통한 전문 인력난 해소

공기절감

도막 및 시트 방수공법의 문제점 해소

도막방수재의 조직 치밀성 저하, 두께 균질성 저하

시트방수층의 바탕면 밀착 저하성, 이음부위 불연속성

도막특성을 지닌 유동성 물질(나비씰-NaB seal)이 바탕면 밀착성 및 방수층 연속성을
확보하여 상부시트에 의한 방수층 두께 균질성 및 치밀성 확보

구조물의 거동대응성 등의 성능확보

누름층 및 구조체 토사 및 구조체의 상반된 거동시 유동성물질의 윤활특성을 통한 시트층의 영향을 차단

방수적용부

토목구조물

지하철(개착터널, 정거장)

하수처리구조물

기타 지하구조물 외부방수

지하차도

정·배수지 구조물

지하공동구(통신구, 전력구)

건축구조물

옥상노출 및 비노출 방수

지하외부방수
