워나비노출복합시트방수공법 (신기술 제 930호)

Home > 방수공법 > 유동성복합시트방수공법 >워나비 단열 복합방수공법

WaNaB System 복합방수공법

유동성 겔과 경량 발포형 발포폴리에틸렌 일체화 시트층(WaNaB Sheet)을 전면 접착시키고 절연 광폭 테이프로 조인트를 절연시킨 노출형 복합방수공법(WaNaB System)

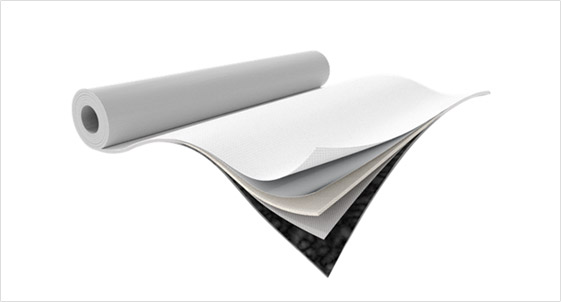

WaNaB 시트

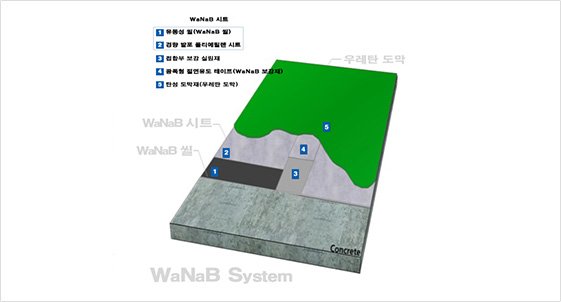

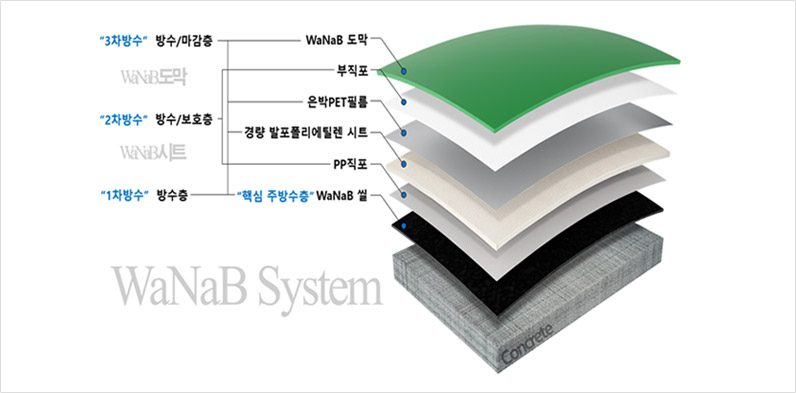

WaNaB System 공법구성도

공법개요

균열 거동 대응성이 확보된 점착 거동형 씰재과 경량의 폴리에틸렌(Polyethylene) 발포 보호재를 합지한 시트방수재를 바탕면에 전면부착하여 시공함으로써 기존기술에서의 누수전이 및 바탕면 균열에 따른 방수층의 동시파단 발생을 근본적으로 해결함과 동시에 저온환경 및 습윤환경, 자기보수성 확보를 통해 안정적인 방수층의 형성이 가능한 것과 WaNaB 시트재 간 접합부 상부에 연질의 절연 광폭 테이프를 적용하여 시트층과의 절연구조를 형성함으로써 접합부 하부 바탕면의 균열 거동 발생 시 무절점인장응력 (Zero Span-tension)에 의한 접합부 동시파단 문제를 해결하여 방수층 전체의 장기적 안정성을 향상시킨 복합방수기술이다.

시공방법

1. 바탕정리(고압수세척 또는 그라인더 면정리)

2. 워나비 시트 부착

3. 조인트 처리(우레탄씰 및 조인트테잎)

4. 노출형 우레탄 마감

시공적특성

1. 시트설치의 간편성

2. 전체 조인트시공량 감소

3. 시트(롤) 무게 감소

4. 시공단순성

5. 공기단축, 공사비절감

6. 환경친화적 시공성

7. 유지보수 관리성

시공순서

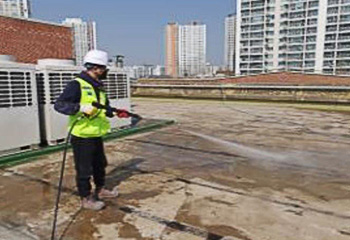

  • 1. 바탕정리 필요시 (필요시 고압수 세척)

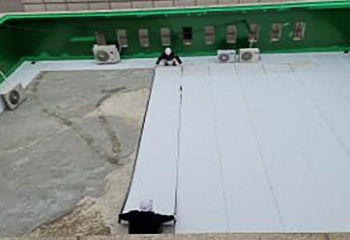

  • 2. WaNaB 시트설치

  • 3.WaNaB 시트 보강 도포

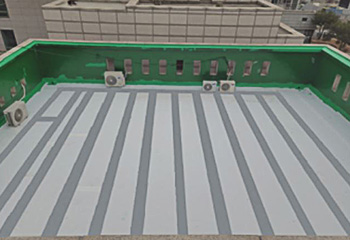

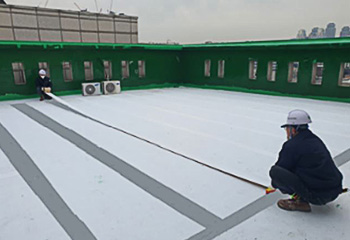

  • 4. WaNaB 시트 보강 테이프 시공

  • 5.WaNaB 도막 중도 전면도포

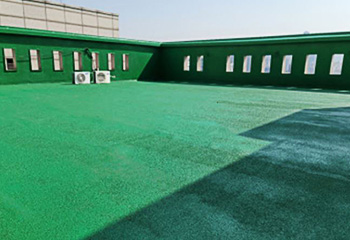

  • 6.WaNaB 도막 상도(탑코팅) 전면 도포 및 마감

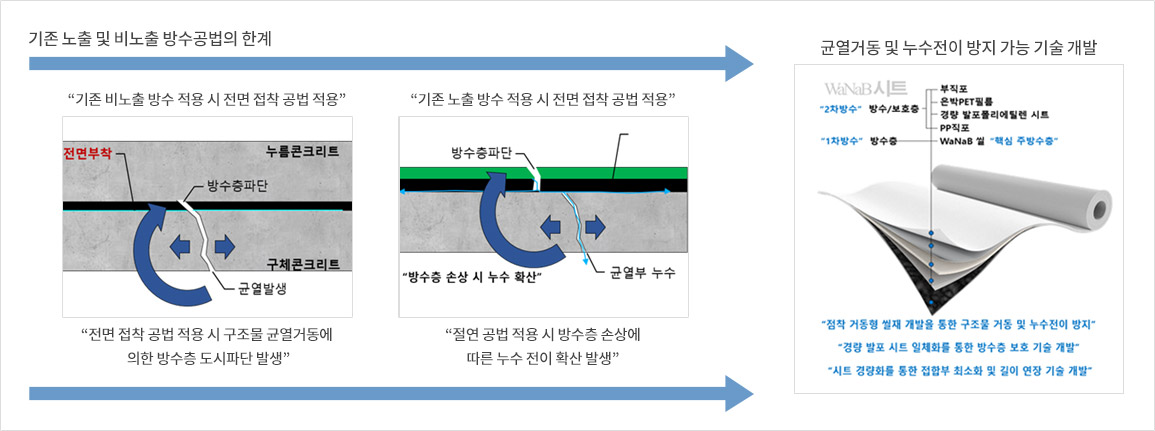

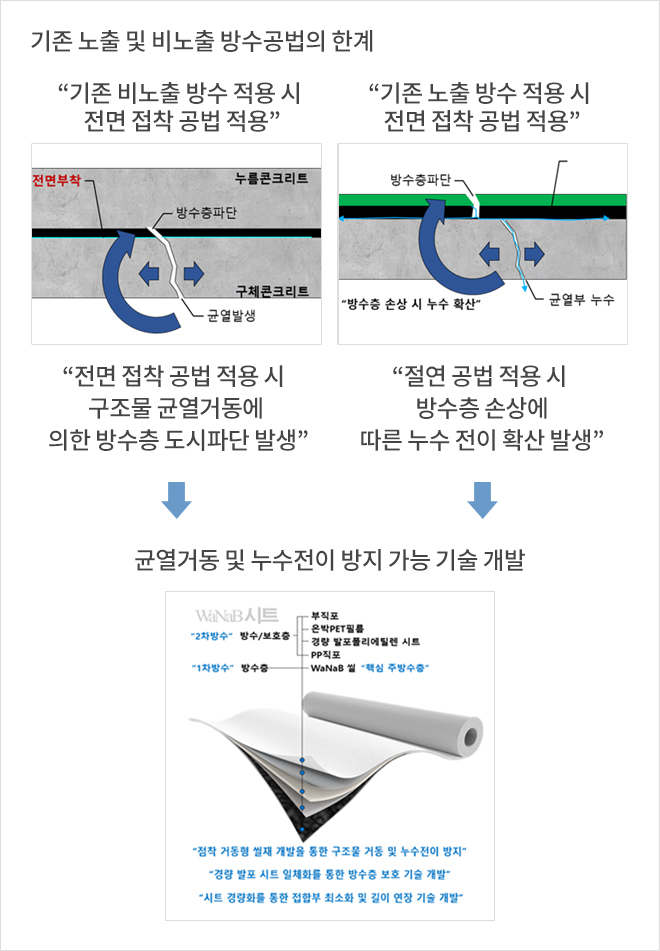

기존 노출 및 비노출 방수공법의 한계를 극복한 신기술

전면 접착 방식 시공 시 발생하는 구조물 균열 거동에 대응 가능하고, 절연방식의 누수전이를 동시에 방지 가능한 3중 구조의 전면 부착형 경량 복합 방수 시스템 개발을 통해 바탕면 균열에 의한 방수층 손상 및 누수의 확산을 방지하는 기술

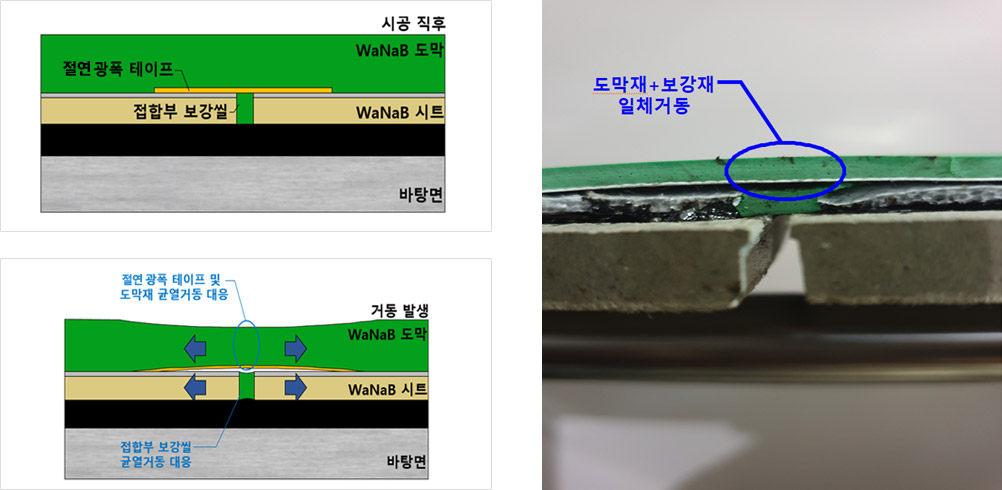

워나비시스템 접합부 이중절연 구조 형성 원리 및 적용효과

절연구조를 형성하는 보강재는 하부에 점착층을 구성함에 따라 시공 시 임시 고정역할을 하게 되어 시공용이성을 부여한 반면, 낮은 점착 특성을 바탕으로 거동응력 작용 시 시트 방수층과 박리되어 상부의 도막방수층과 일체화 거동을 하게 된다. 이를 바탕으로 아래 그림과 같이 접합부 하부에서 전해지는 무절점인장응력이 상부 도막방수층까지 전달되는 것을 원천적으로 방지할 수 있다.

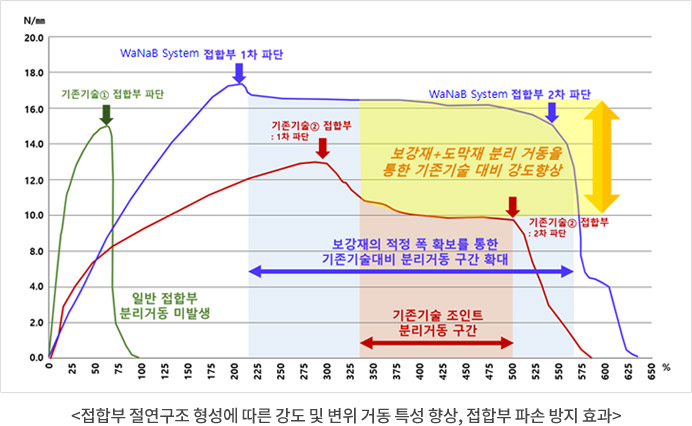

접합부 절연구조 형성기술의 파손 방지 성능검증 결과

워나비시스템 접합부 절연구조는 보강재의 적용을 바탕으로 시트방수층과 상부 도막방수층을 이격시킴에 따라 시트 간 접합부 하부에서 발생하는 무절점인장응력의 전달을 방지하여 상부 도막방수층의 파손을 방지하는 역할을 함과 동시에 이격된 보강재는 상부 도막재와 일체화 거동이 이루어짐에 따라 도막재 단독으로 거동하여 따른 취약부 형성을 방지하는 역할을 하게 된다.

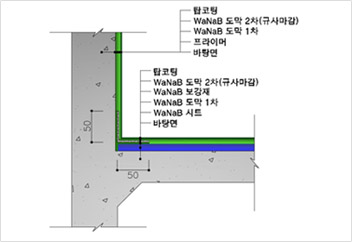

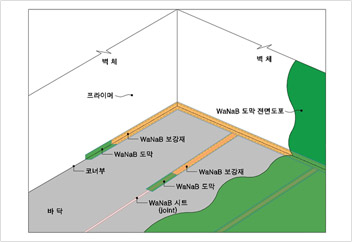

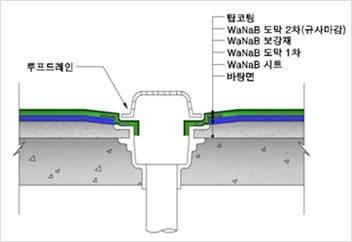

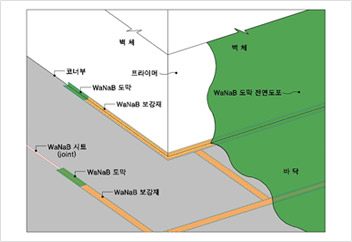

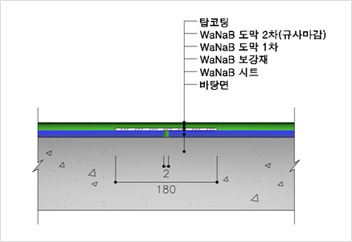

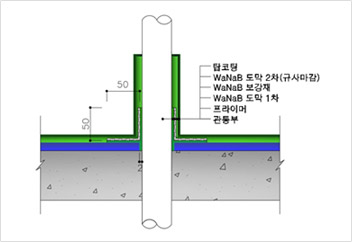

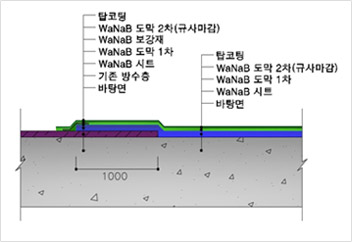

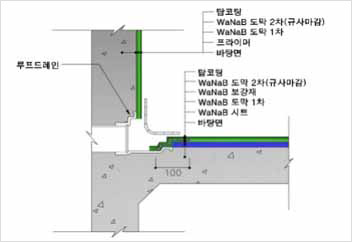

부위별 시공상세도
