지하 합벽구간 외방수

Home > 방수공법 > 유동성복합시트방수공법 >지하 합벽구간 외방수

유동성복합시트 합벽용 방수원리

지하 연속벽과 콘크리트 구조체 사이에 친수성능을 가진 유동성겔이 습윤면에 부착되는 특성으로 합벽구간(토류벽, CIP벽, SHEET PLE 등)에 선방수 후 구체콘크리트를타설 하여도 방수층이 구체면에 부착이 되어 방수성능을 유지하는 공법

공법적 특성

1. 합벽의 경우 함습상태 100%에서 방수층이 지지된 상태에서 콘크리트 양생 시 지속적 부착성능을 유지

2. 상시적 유동특성의 나비씰이 지속적인 부착성능 유지와 구조물 거동에 연동대응

3. 시공의 단순성 및 동질재료의 주입공법으로 유지 관리성능 우수

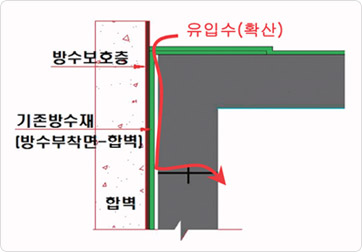

누수 개념비교

유동성복합시트 방수

유동성복합시트 방수

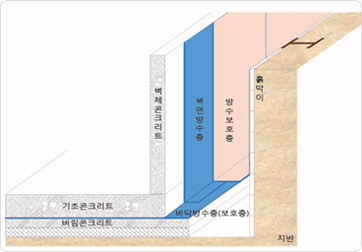

일반 외방수 시공개념도

일반 지하외벽시공 개념도(오픈컷)

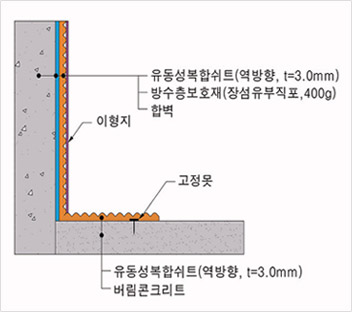

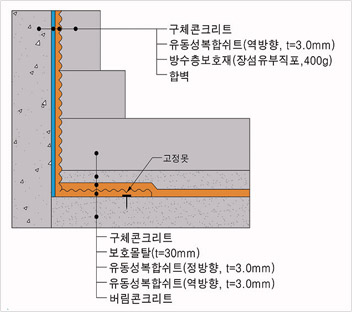

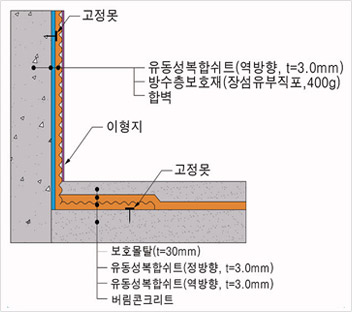

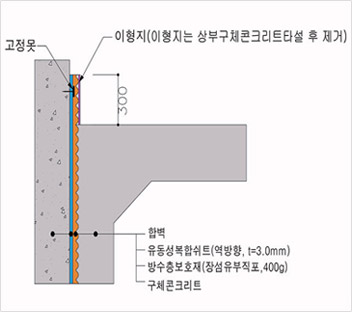

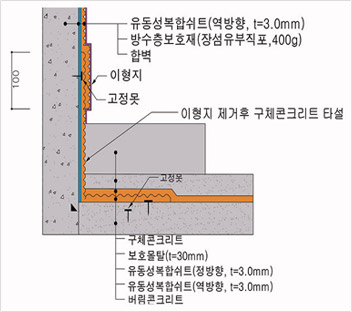

합벽구간 외방수 시공개념도

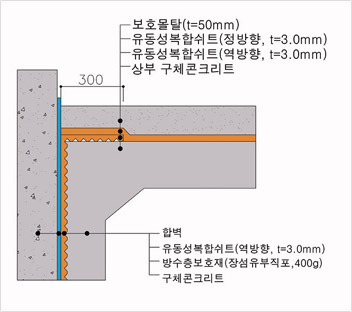

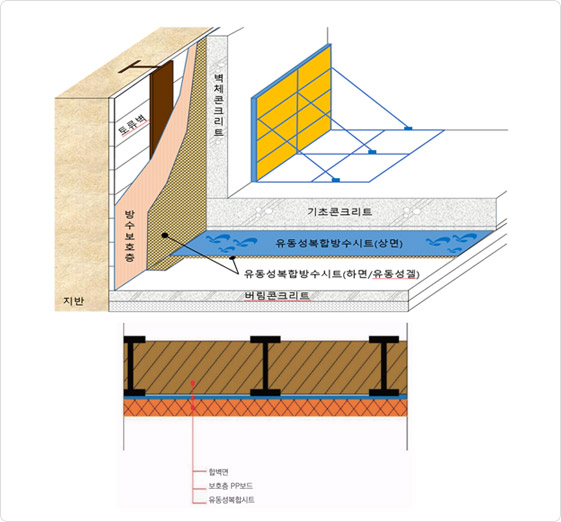

토류벽 구간 합벽 방수시공 개념도 & 시공평면도(토류벽)

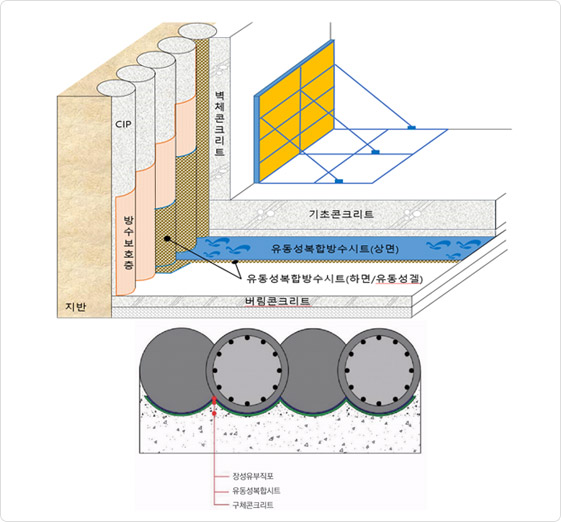

CIP벽 합벽 시공 개념도 & 시공평면도(CIP)

시공적 특성

역타설 시공시 부착성능 실험

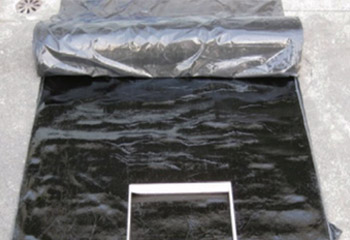

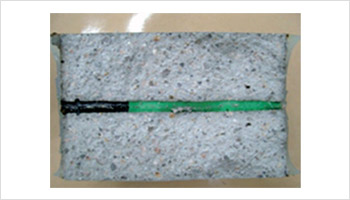

  • 유동성복합시트(합벽용)준비

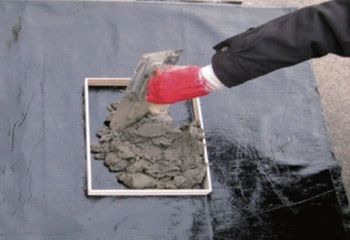

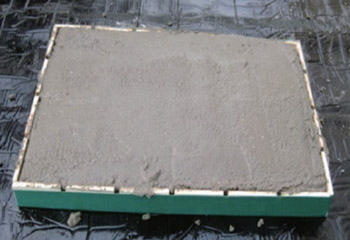

  • 몰탈 채움

  • 양생

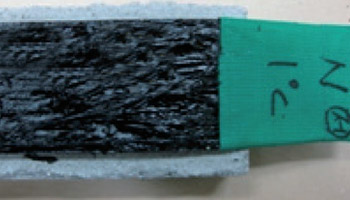

  • 유동성복합시트 부착성능 확인

  • 유동성복합시트 부착성능 확인

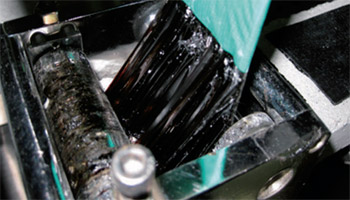

  • 파손 후 부착성능 유지확인

시공방법

토목 구조물 합벽시공 사례

- 판교 수질복원센터

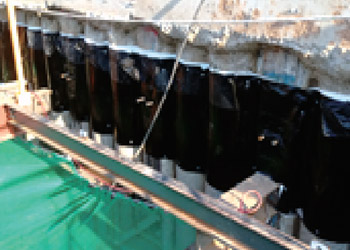

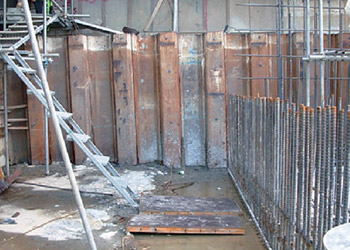

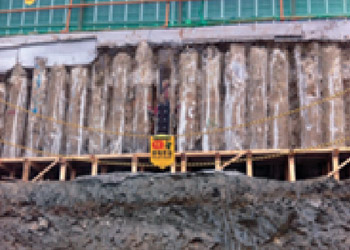

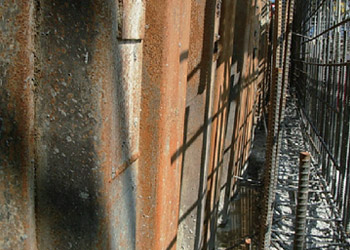

  • 시공 전(SHEET PILE 구간)

  • 시공 전

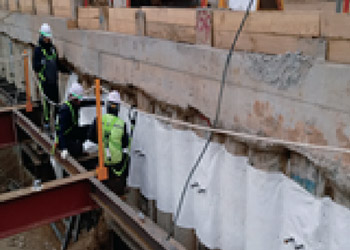

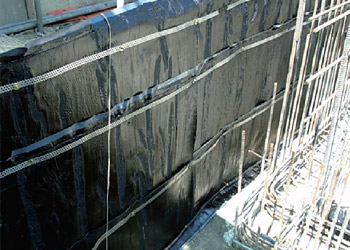

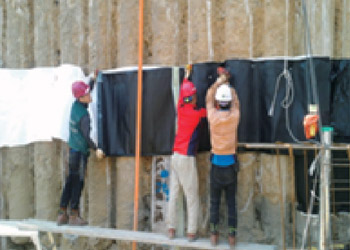

  • 시트시공

  • 시공 전(콘크리트 구간)

  • 시공 중

  • 시공 후

- 연세대학교 백양로 재창조 프로젝트

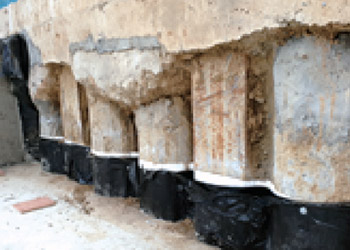

  • 시공 전(CIP벽 구간)

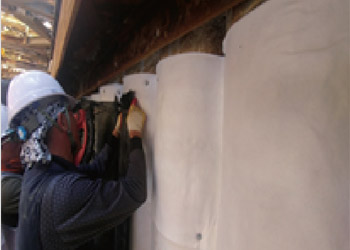

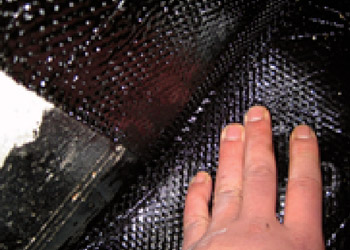

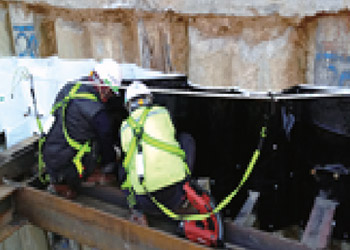

  • 장섬유부직포 설치 및 시트시공

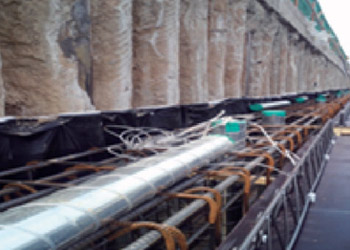

  • 철근배근 및 콘크리트 타설

토목 구조물 합벽시공 사례

- 석수3동 주민센터 및 충훈공영주차장 건립공사

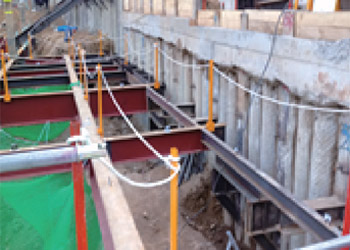

  • 시공 전(CIP합벽구간)

  • CIP면 장섬유 부직포 설치

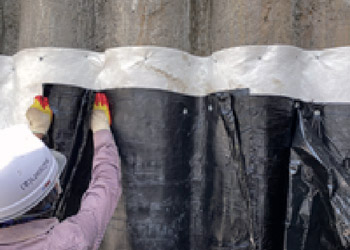

  • 장섬유 부직포 설치(방수핀타점)

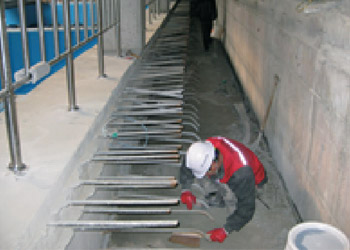

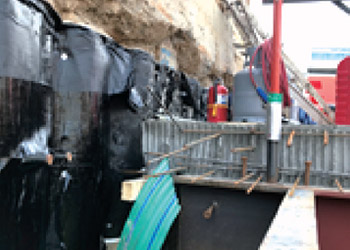

  • 유통성 복합방수 시공

  • 유동성 복합방수 시공

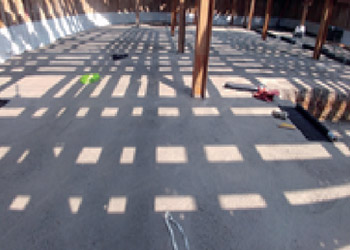

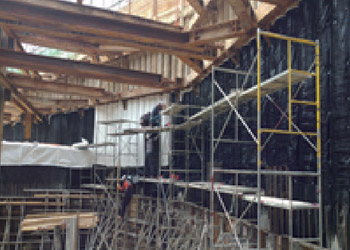

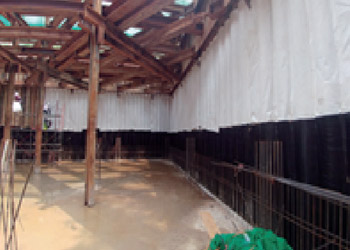

  • 합벽구간 타설 후

- 광명역 지식산업센터 신축공사

  • 시공 전(CIP합벽구간)

  • CIP면 장섬유 부직포 설치

  • 장섬유 부직포 설치(방수핀타점)

  • 유통성 복합방수 시공

  • 합벽구간 타설 후

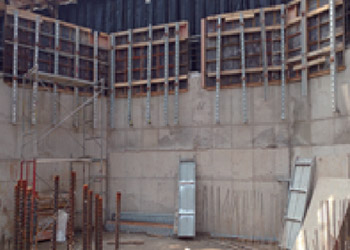

  • 합벽구간 타설 후

재료적 특성

유동성 복합시트(NaB Sheet)란, Asphalt, SBS Rubber, Butyl Rubber 등을 특수 결합하여 생성된 유동성겔(NaB Seal)을 개량아스팔트시트와 롤(Roll)형태로 복합시트화 한 것으로 습윤면 자가부착성, 저온 자가부착성, 구조물 거동대응성, 손상부위를 스스로 복원하여 누수를 차단하는 자가치유성 등의 특징을 지닌 완전한 방수시트이다.

방수재료에 따른 특성비교

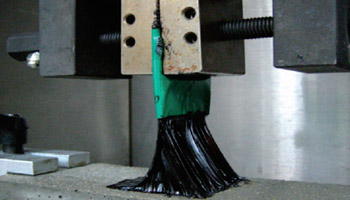

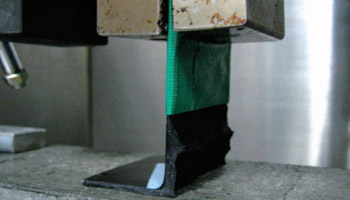

습윤부착성 및 저온부착성(습윤면 부착시험 & Peel-out test)

- 재료자체의 고접착력으로 습윤면, 저온에 지속적인 부착성능 증대

- 상시습윤상태인 지하구조물 외방수 효과 증대

- 우기철 및 동절기 시공가능

- 구조물과의 지속적인 부착성능으로 누수확산의 문제가 없음

  • 나비시트

  • 기존방수시트

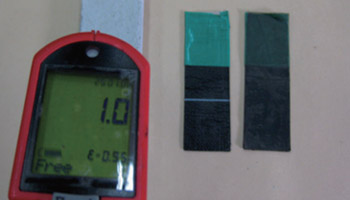

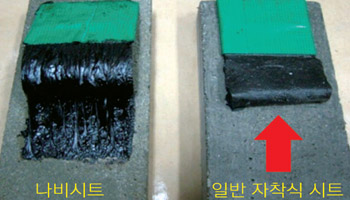

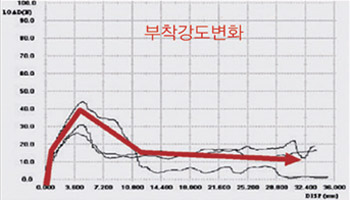

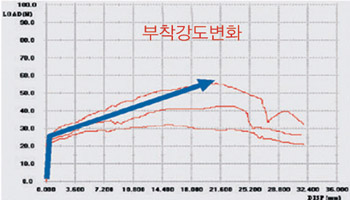

  • 습윤면 부착성능비교

  • 습윤면 부착력 증가

  • 습윤면 부착력 저하

  • 시공온도 1℃ 부착성능 확보

  • 저온부착성 테스트

  • 저온(1℃) 부착성능비교

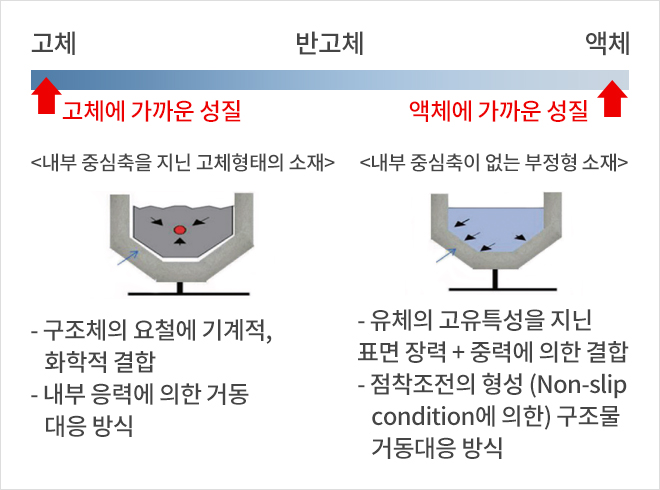

구조물 거동 대응성

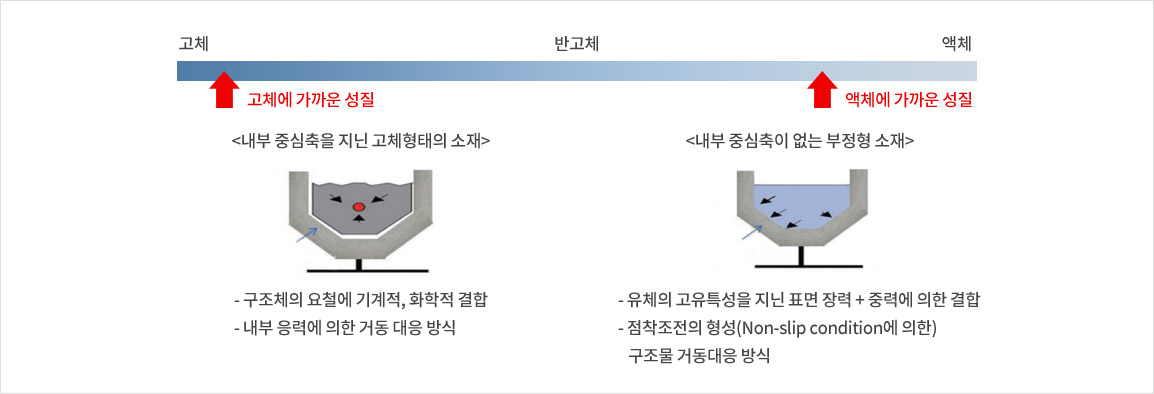

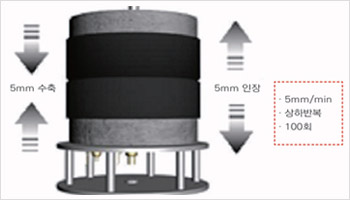

유동성복합시트(NaB Sheet)의 유동성겔(NaB Seal)은 구조물 거동시 발생되는 응력 감소시킴으로써 구조물 거동에 대응

- 옥상구조물, 지하구조물(지하층, 지하차도, 공동구 등) 구조물 거동에 대응성능 우수

- PC 구조물, 데크플레이트 구조물거동에 방수성능 우수

- E/J, C/J 등 죠인트부위 탁월한 방수성능 발휘

  • 구조물 거동 대응성 개념도

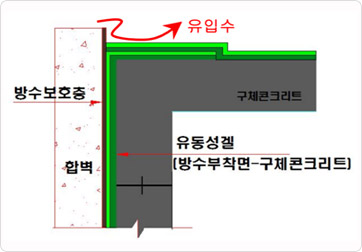

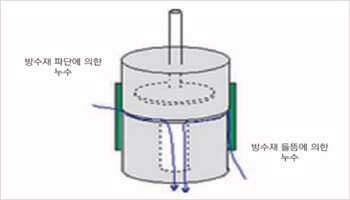

  • 유입수 침투 개념도

  • 손상 및 들뜸 없음

자가 치유성

외력에 의한 방수층 손상 및 들뜸 발생 시 유입수와 유동성겔층이 방수성능을 스스로 복원함으로써 누수를 차단하는 자가치유성 확보

- 유입수에 의한 누수 확산 방지 증대

- 되메우기 등 외부 충격에 대한 방수성능 확보

- 지속적인 유지관리측면에서 LCC(Life Cycle Cost)가 높은 공법

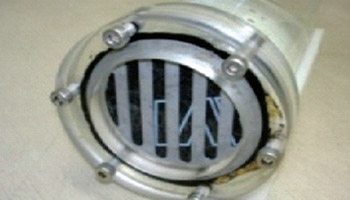

  • 수밀성 확보

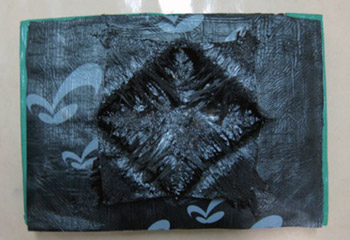

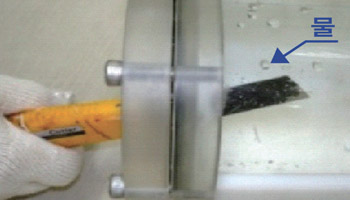

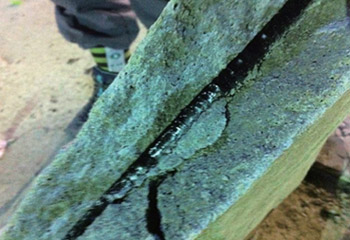

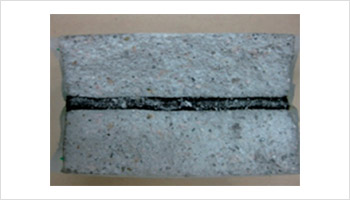

  • 시트면 컷팅

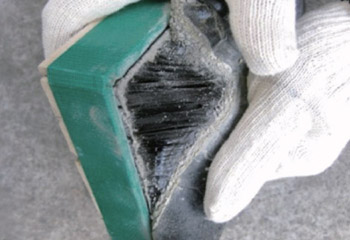

  • 컷팅면 복원 누수차단

이질재료와의 일체성 확보

이질재료에 대한 부착성능이 뛰어나 누수취약부에 완벽한 방수층 형성

- 기존 시트 및 우레탄 등의 이질재료 방수재와의 부착성능 우수하여 개보수 용이

- 앵커, 배관관통부 등 콘크리트재료 이외의 방수부위와 부착안정성 확보하여 누수 취약부에 완전한 방수층을 형성하여 누수를 차단

  • 이종 도막재와 접합부 누수 없음

  • 이질시트와 접합부 누수없음

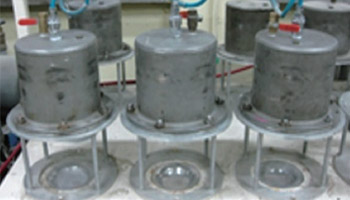

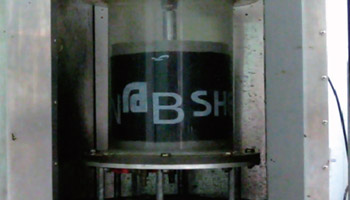

  • 투수압 시험(0.3N/㎟ , 24시간)
