나비프리페브시트
개요

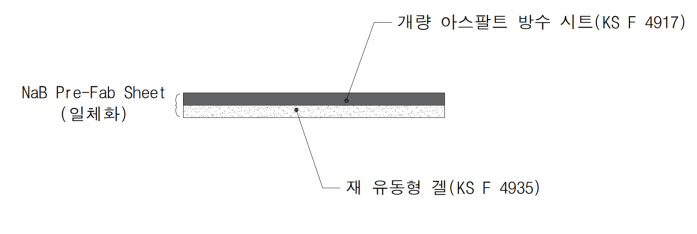

나비프리페브시트(NaB Pre-Fab Sheet)는 상부에 PE필름과 하부에 직포가 함침된 개량 아스팔트 방수 시트와 현장 타설 콘크리트의 수화열을 통해 일체화 부착(합벽부) 및 중력 부착 특성(수평부)이 확보된 아스팔트 기반 2액반응(PVA 및 붕사)의 재 유동형 겔이 일체화된 시트 형태로 구성되었다.
개량 아스팔트 방수 시트와 재 유동형 겔 일체화된 형태로 구성되어 있는 NaB Pre-Fab Sheet는 두께 3.0㎜(개량 아스팔트 방수 시트 1.0㎜, 재 유동형 겔 1.5~2.0㎜)가 일반적인 기준이며 제품의 규격 및 소요량은 다음과 같다.
• NaB Pre-Fab Sheet의 규격
| 구분 | 규격 | 소요량 (㎡당) |
|---|---|---|
| NaB Pre-Fab Sheet | 개량 아스팔트시트: t=1.0㎜ 유동성겔: t=1.5~2.0㎜ 시트규격: 1m×10m/롤 |
지하구조물 바닥 : 1.12㎡ 벽체 : 1.12㎡ 이상 |
용도
토목구조물, 건축구조물, 옥상 바닥 등 모든 구조물에 이용되는 시트
토목구조물(지하철 개착 터널, 지하차도 BOX구조물, 지하 공동구, 하수처리시설 구조물 등)
건축구조물(지하주차장 상부, 옥상, 지하구조물 외방수 등)
적용부위

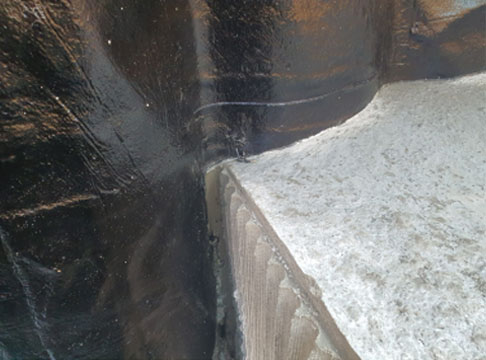

합벽구간 : NaB Pre-Fab Sheet 선 설치(역방향) 후 콘크리트 타설 및 양생 시 발생하는 수화열에 따른 특정 온도에서의 일체화 부착 유도 기술
수 평 부 : NaB Pre-Fab Sheet를 콘크리트 바탕면에 설치(정방향) 후 중력에 의하여 일체화 부착 유도 기술
특징
1. 구조물 거동대응성
-
구조물 거동 대응성 개념도 -
유입수 침투 개념도 -
손상및 들뜸 없음
- 나비프리페브 복합시트는 구조물 거동시 발생되는 응력을 감소시킴으로써 구조물 거동에 대응.
- 지하구조물(지하차도,공동구,물류센터,지하층 등), 옥상구조물 거동 안정성 확보.
- PC 구조물, 데크플레이트 구조물거동에 방수성능 우수.
- E/J , C/J , 등 죠인트 부위 탁월한 방수성능 발휘.
2. 자가치유성
-
수밀성 확보 -
시트면 컷팅 -
컷팅면 복원 누수차단
외력에 의한 방수층 손상 및 들뜸 발생시 유입수와 반응하여 재 유동형 겔이 방수성능을 스스로 복원함으로써 누수를 차단하는 자기치유성 확보.
- 유입수에 의한 누수 확산 방지 증대.
- 되메우기 등 외부 충격에 대한 방수성능 확보.
- 지속적인 유지관리측면에서 LCC(Life Cycle Cost) 가 높은 공법.
3. 습윤부착성
-
종래 방수시트 -
나비프리페브복합시트 -
컷팅면 복원 누수차단
재료차제의 고접착력으로 습윤면, 저온에 직속적인 부착성능 증대
- 상시습윤상태인 지하구조물 외방수 효과증대, 우기철 및 동철기 시공가능
4. 이종재료와의 일체성 확보
-
이종 도막재와 접합부 누수없음 -
이질시트와 접합부 누수없음 -
투수압 시험(0.3N/mm2. 24시간)
이질재료에 대한 부착성능이 뛰어나 누수 취약부에 완벽한 방수층 형성.
- 기존 시트 및 우레탄 등의 이질재료 방수재와의 부착성능 우수하여 개보수 용이
- 앵커, 배관관통부 등 콘크리트재료 이외의 방수부위와 부착안정성 확보하여 누수 취약부에 완전한 방수층을 형성하여 누수를 차단
